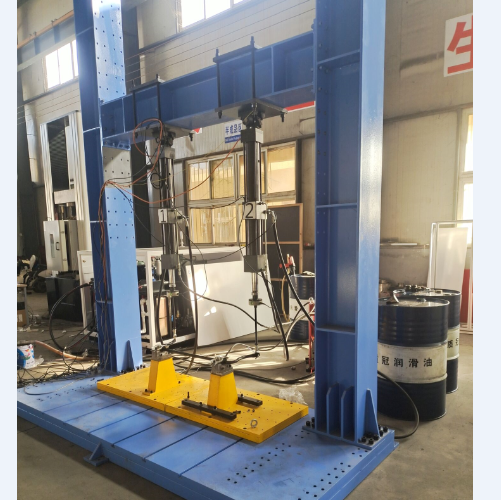

巖土工程綜合試驗系統 型號：YT-1Z 關鍵詞：斜坡地質模型試驗用綜合巖土工程試驗機,巖土工程綜合試驗系統 土箱工程綜合試驗系統,管道工程綜合試驗系統,墻體工程綜合試驗系統,工程綜合試驗系統,混凝土梁工程綜合試驗系統,梁柱綜合實驗教學系統。 巖土工程綜合試驗系統產品用途： 巖土工程綜合試驗系統主要用于巖土的垂直加載試驗和水平加載試驗以及埋藏管道相關專業科研試驗，可方便對巖土工程、土箱、管道、墻體、混凝土梁，鋼結構桁架等構件進行結構性能試驗，也可進行柱類、梁類、桁架類、框架類、節點類試驗。 增加人工降雨系統、滲流系統、傳感器及數據采集系統后，可用于復雜條件下的地基、路基、壩體、隧道與邊坡工程的力學響應與災變機理的試驗模擬研究。普遍應用于巖土的力學性能試驗，包括拉伸、壓縮、彎曲、疲勞等試驗。 用于成型復雜斜坡地質模型的試驗平臺框架,用于控制試驗平臺框架角度變換的角度控制裝置,對復雜斜坡地質模型進行壓力加載的加載系統和用于控制加載系統的加載控制裝置,試驗平臺框架上鋪設組合擋板.本發明通過利用多個子框架變角裝置使得多個子框架經過靈活變換能夠形成單直線滑動結構面,雙折線滑動結構面和具有傾向相反夾角的兩個相交滑動結構面,且所形成的結構面的傾角大小可任意調整,能夠實現比較復雜的有或無加固防護結構的單結構面滑動巖質滑體,雙折線結構面滑動巖質滑體和楔形巖質滑體的變形破壞研究,能夠實現試驗時試驗平臺框架角度變化和加載壓力的精密調節.
巖土工程綜合試驗系統技術指標 1、豎向荷載9600KN，橫向9600KN； 2、千斤頂最大壓力40T，行程150mm； 3、液壓最大壓力40MPa,精度0.2MPa； 4、鋼化玻璃200MPa，效率85%； 5、尺寸2.0*2.4*2.4m。 巖土工程綜合試驗系統結構介紹： 包含底座,支撐于底座上且具有收納腔室的試驗箱,支撐于底座上的加固機構,用于支撐豎向壓力加載機構的上支架,以及用于沿側向對置于收納腔室的試驗土施加壓力的施壓組件,上支架支撐于加固機構上,加固機構包含:第一框架,包含多個第一支撐柱,第一支撐柱以長度方向平行于豎向或正交于豎向的一方延伸的方式圍攏,以支撐于試驗箱的外周側;及第二框架,包含多個第二支撐柱;第二支撐柱以長度方向平行于豎向或正交于豎向的另一方延伸的方式圍攏,以支撐于第一框架的外周側.在加固機構用于上支架,在實現對試驗土進行在豎向上的壓力分布的模擬的功能時通過加固機構支撐,使得試驗箱不需承受重力. 更多巖土工程綜合試驗系統資料請聯系我們。
|
